VRF-система. Общие сведения и принцип работы

  Список наших клиентов

Наши заказчики и постоянные клиенты

Закрыть

Если объяснять просто: представьте, что в офисе в комнате с южной стороны слишком жарко, а в северной прохладно. Обычный кондиционер не сможет это исправить. VRF-система заберет лишнее тепло из «жаркой» комнаты и перенесет его в «холодную». Тепло не выбрасывается на улицу, а перераспределяется.

Что такое VRF система и как она работает

Из чего состоит VRF-система?

Она состоит из двух основных частей и соединяющих их трасс:

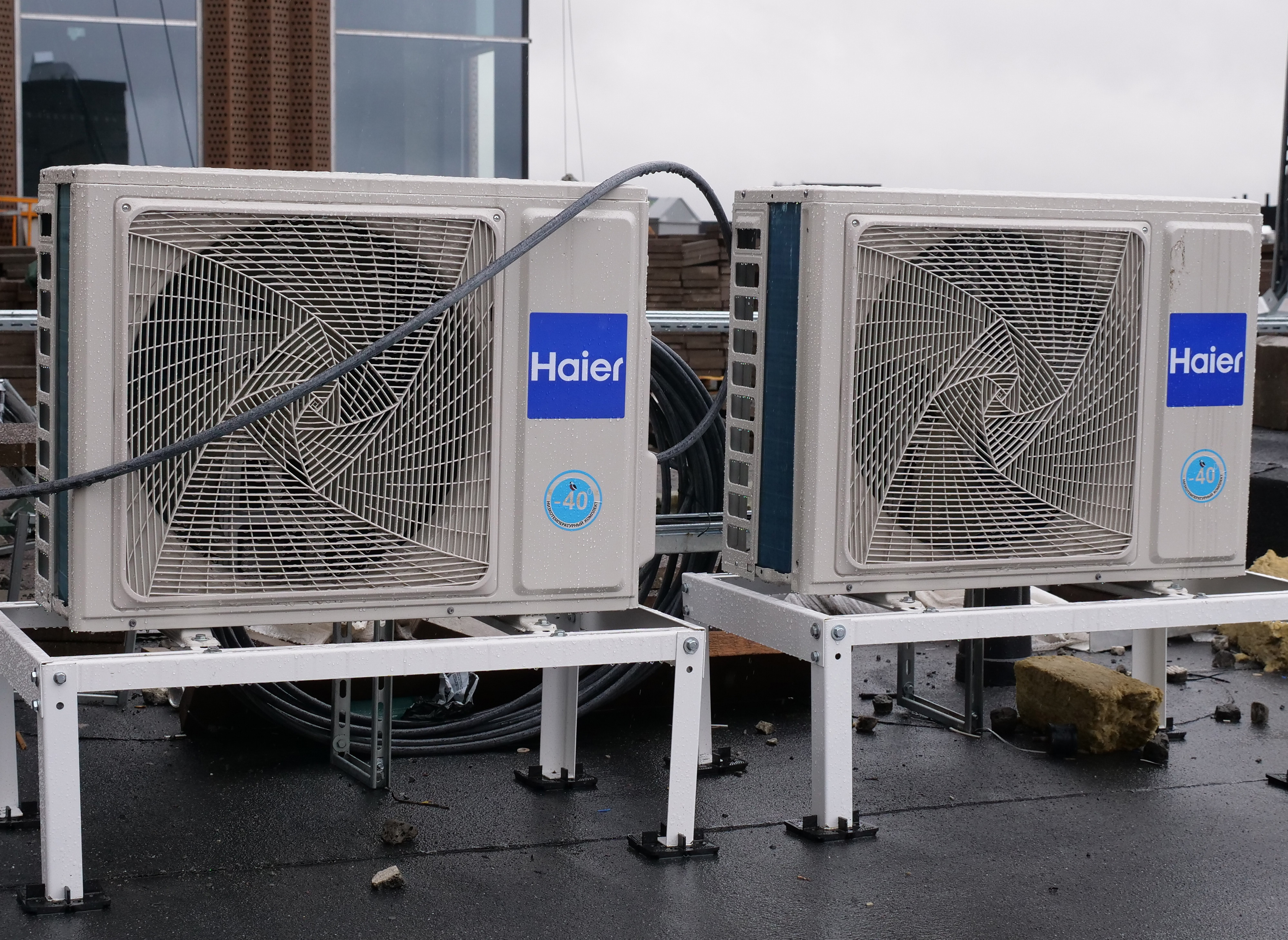

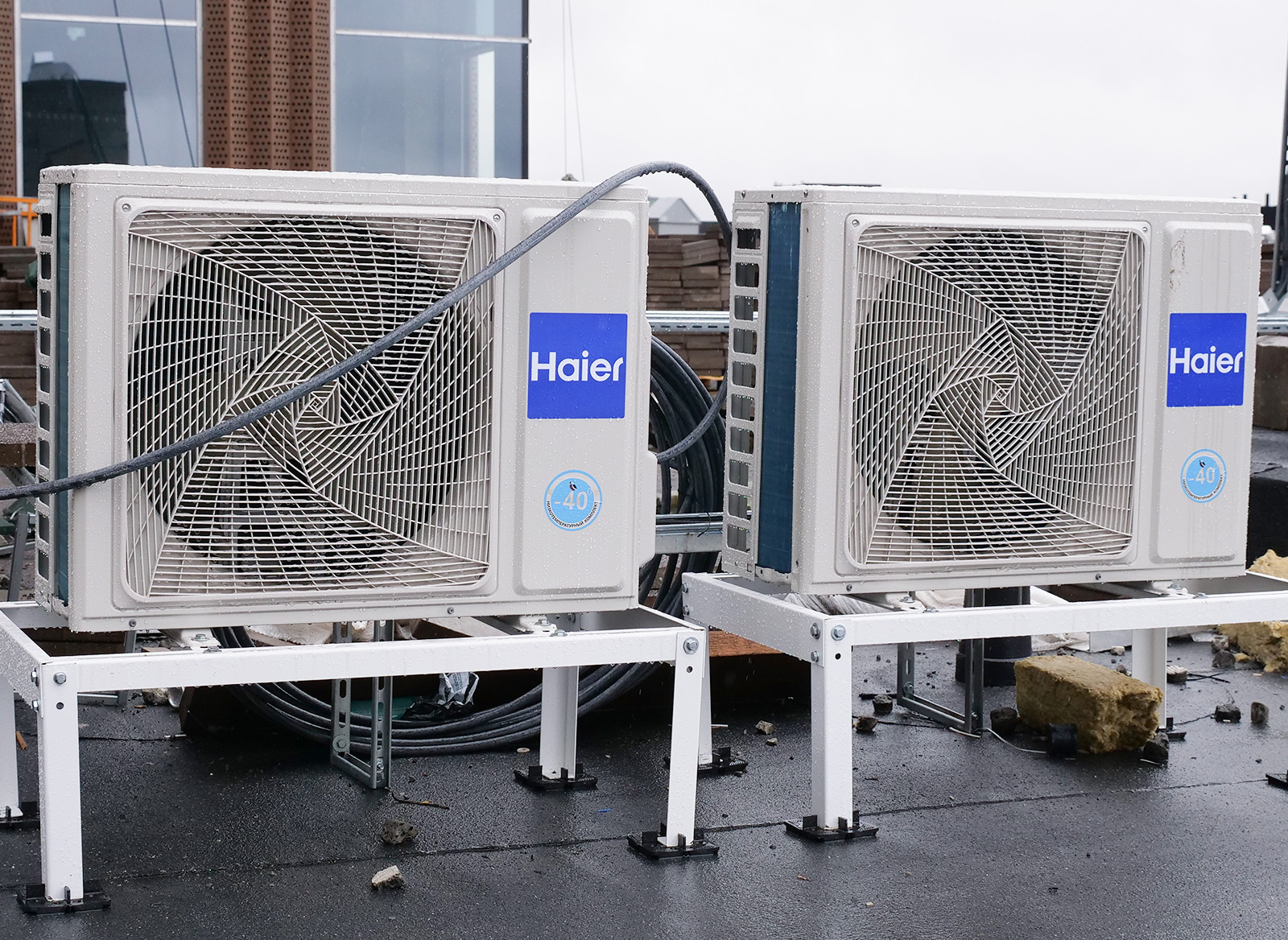

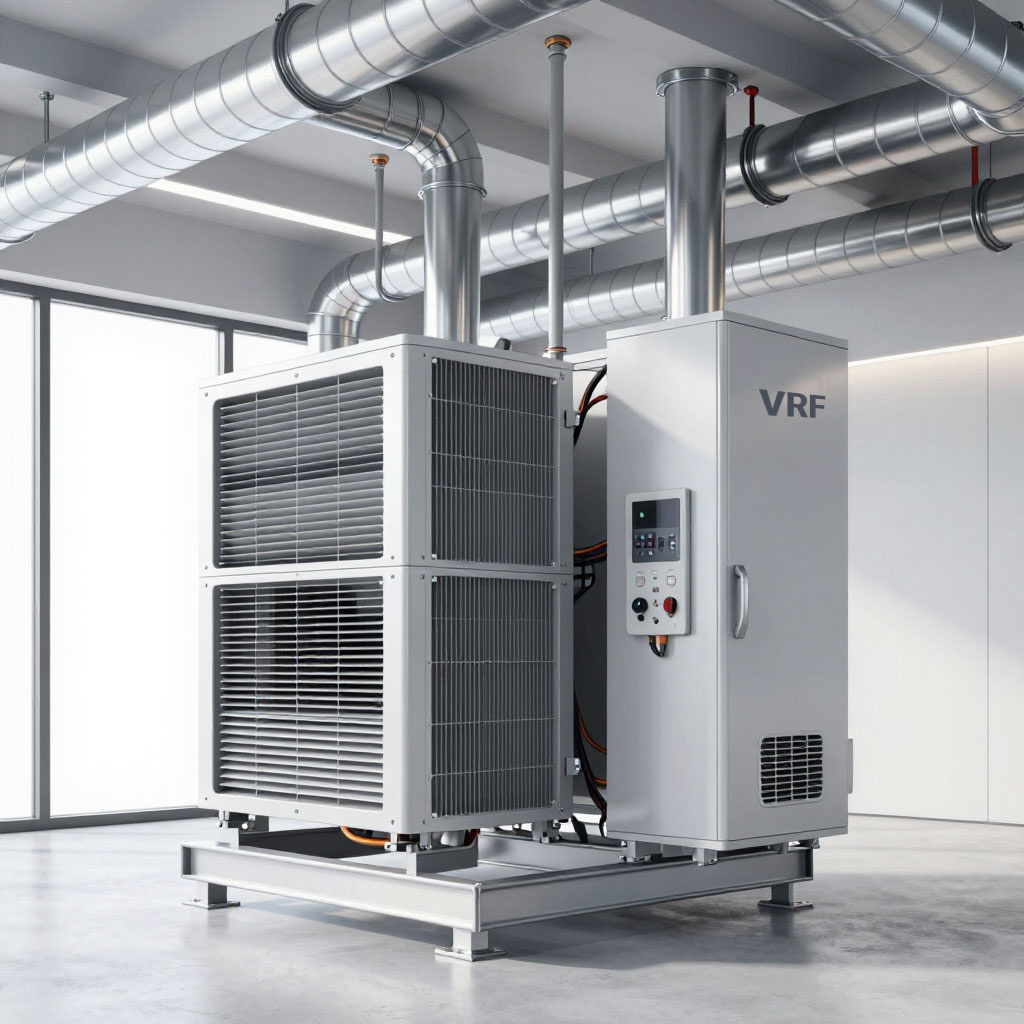

• Один наружный блок – это мощный компрессор, который стоит на крыше или во дворе здания. Главная его фишка — наличие инвертора. Это позволяет компрессору не работать рывками (включился/выключился), а плавно менять свою мощность в зависимости от потребности комнат.

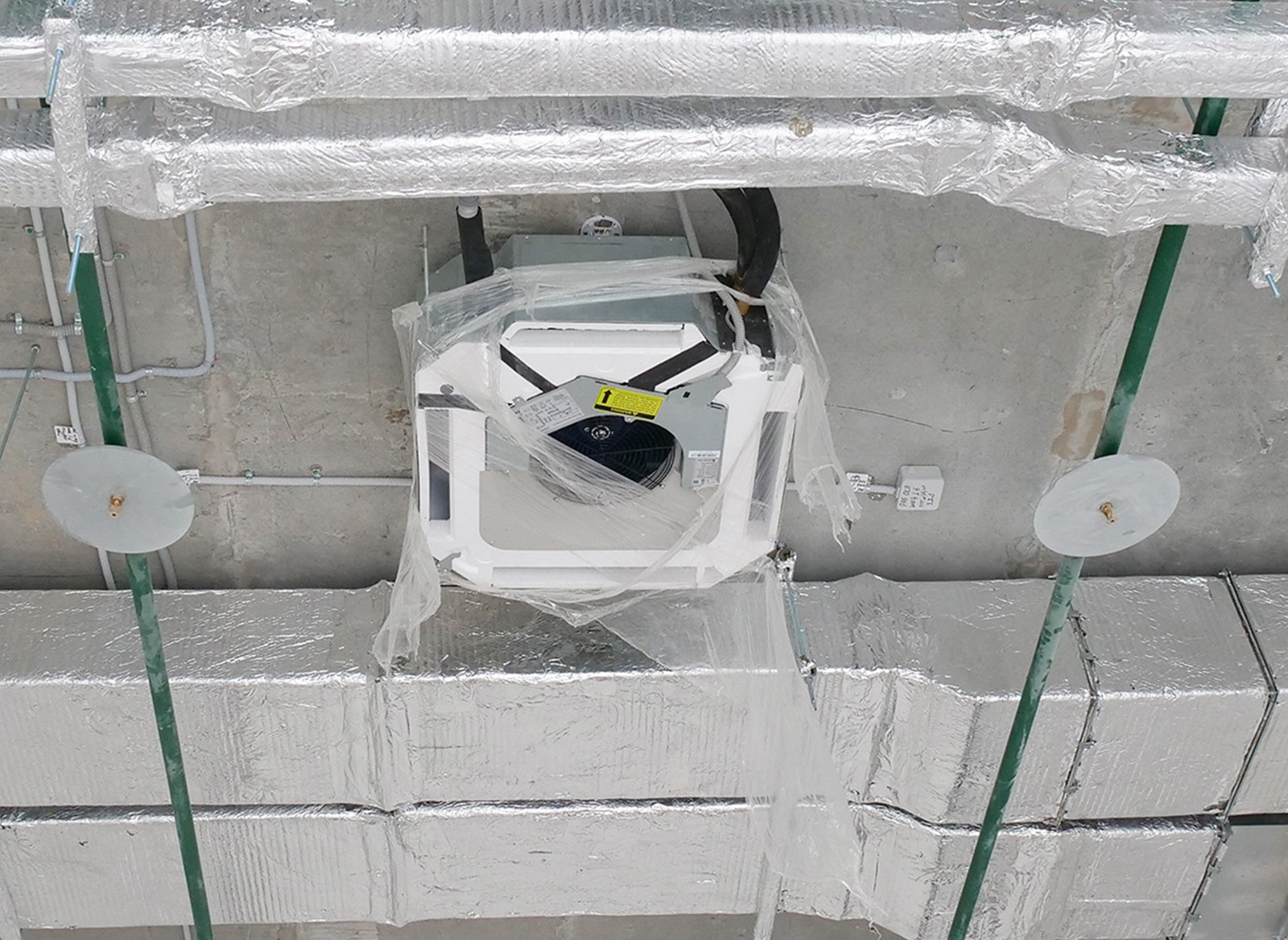

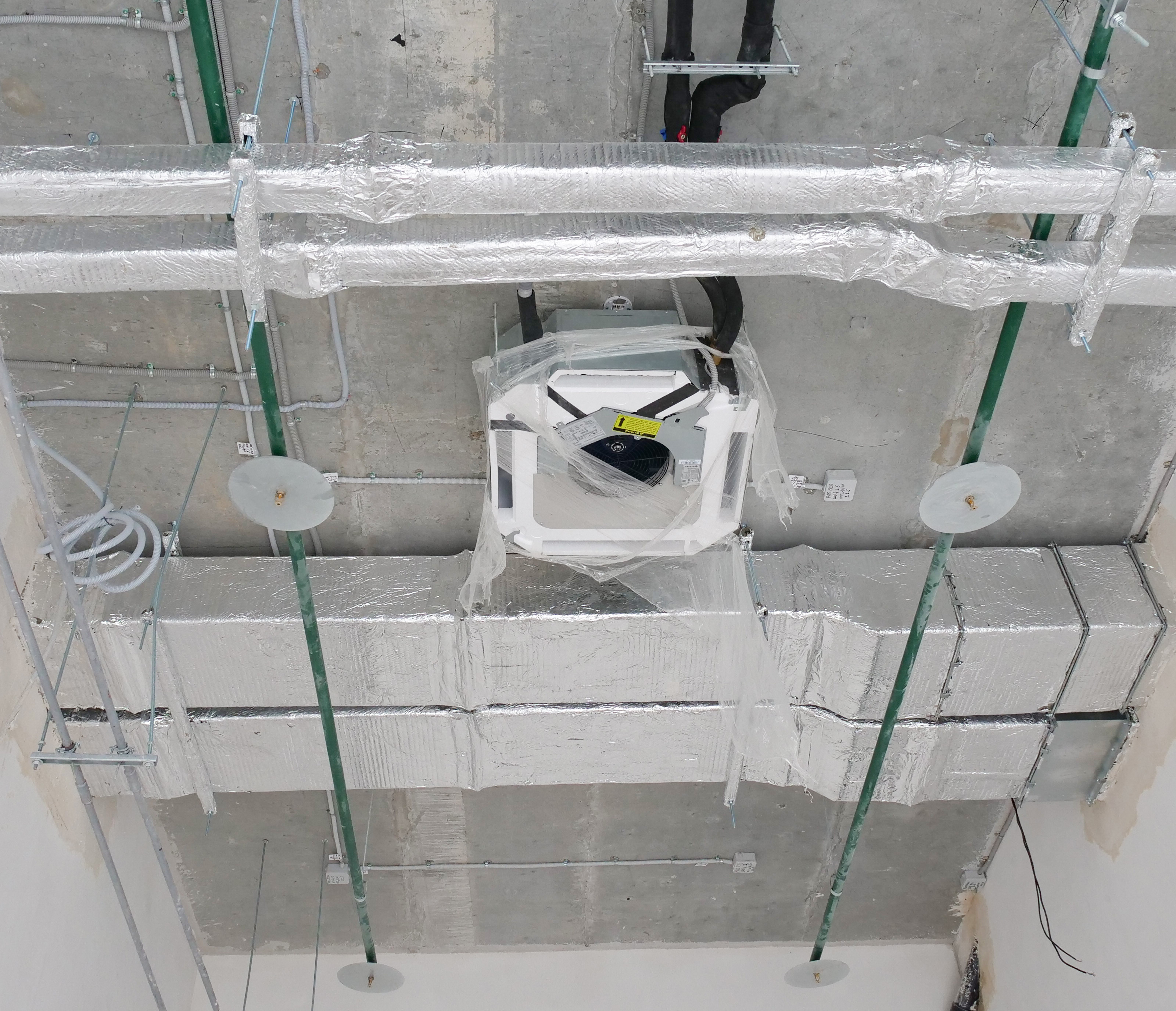

• Несколько внутренних блоков – это те самые белые коробочки (настенные, канальные, кассетные), которые висят в каждой комнате. Их может быть десятки

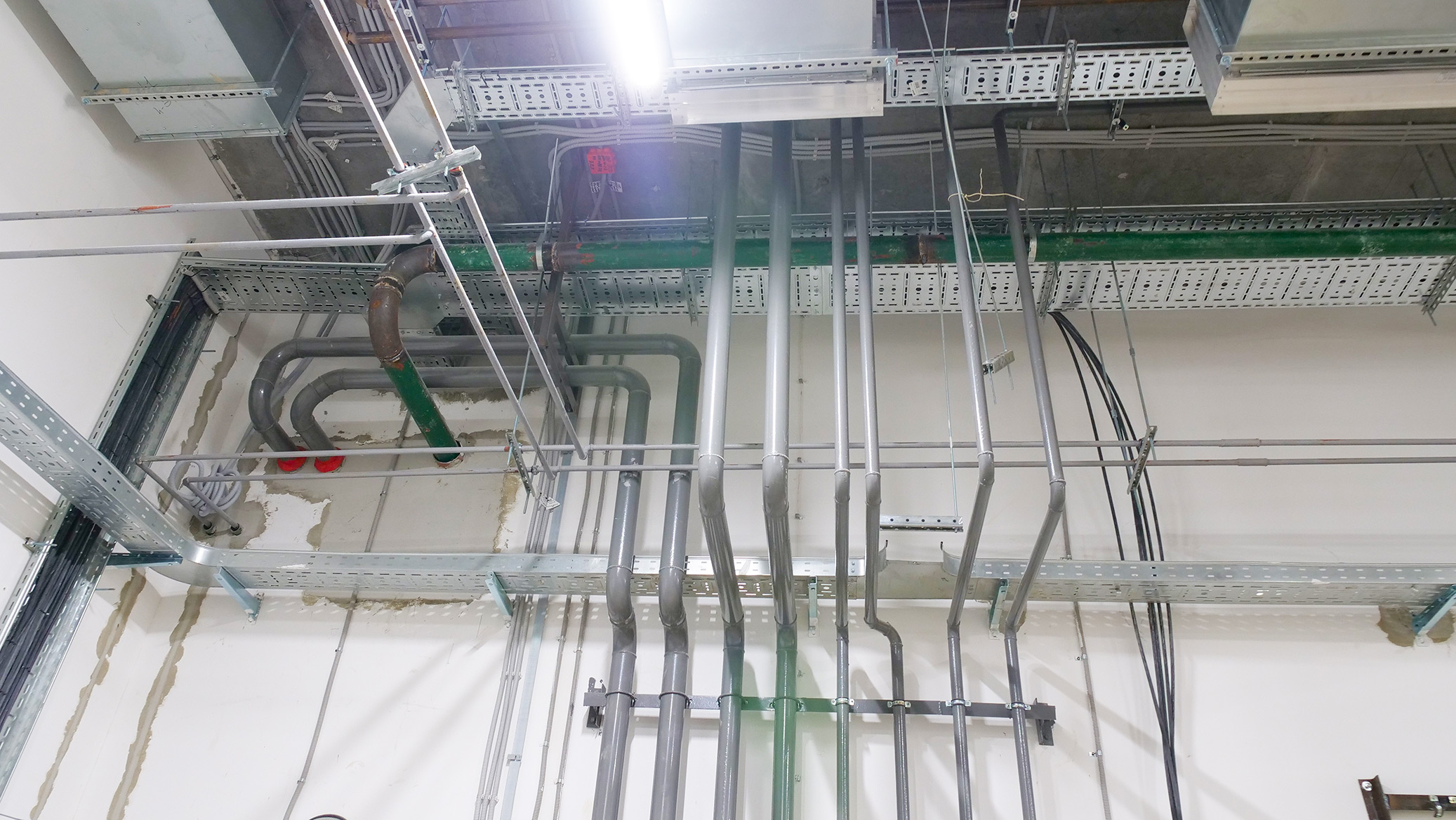

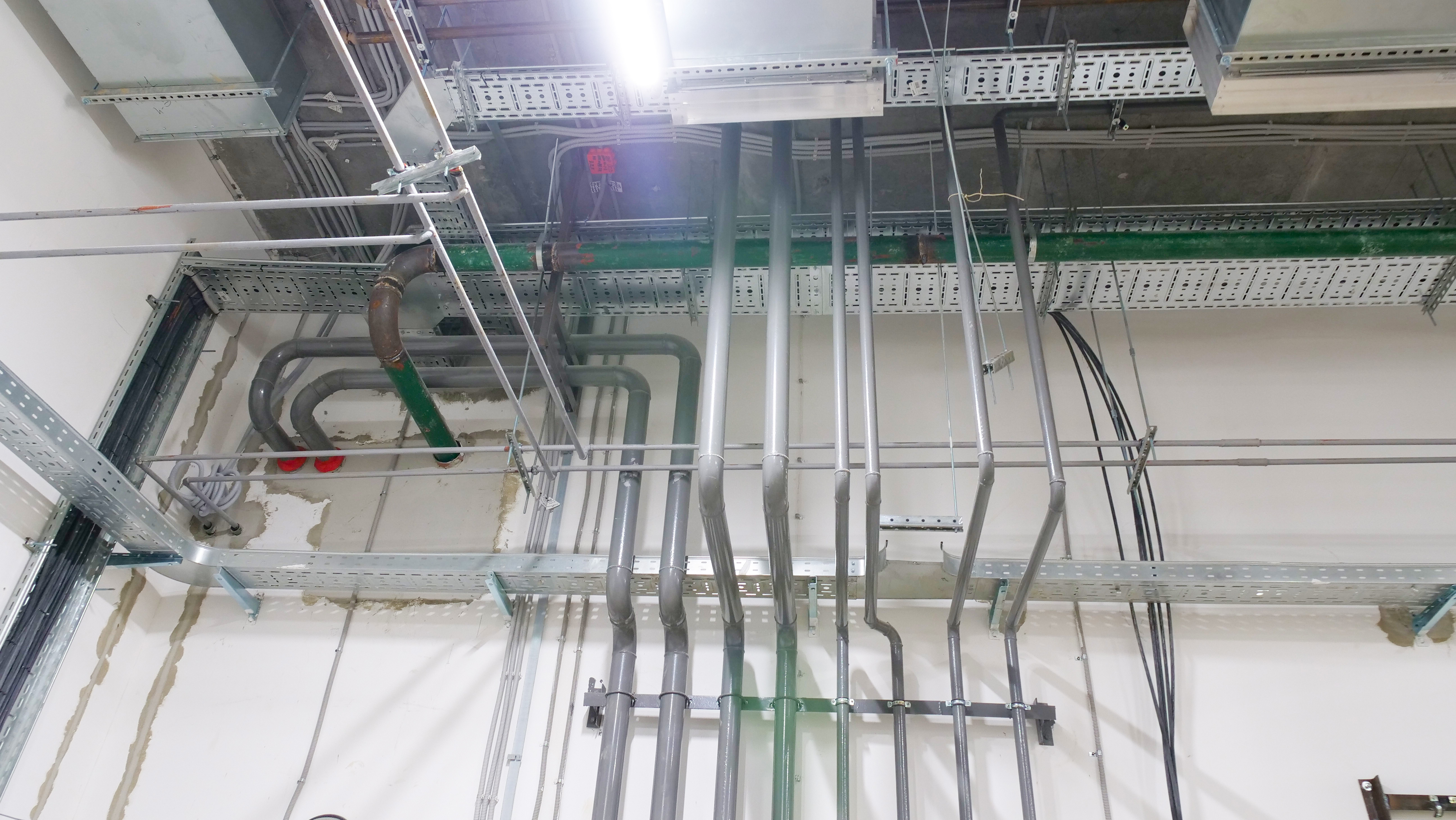

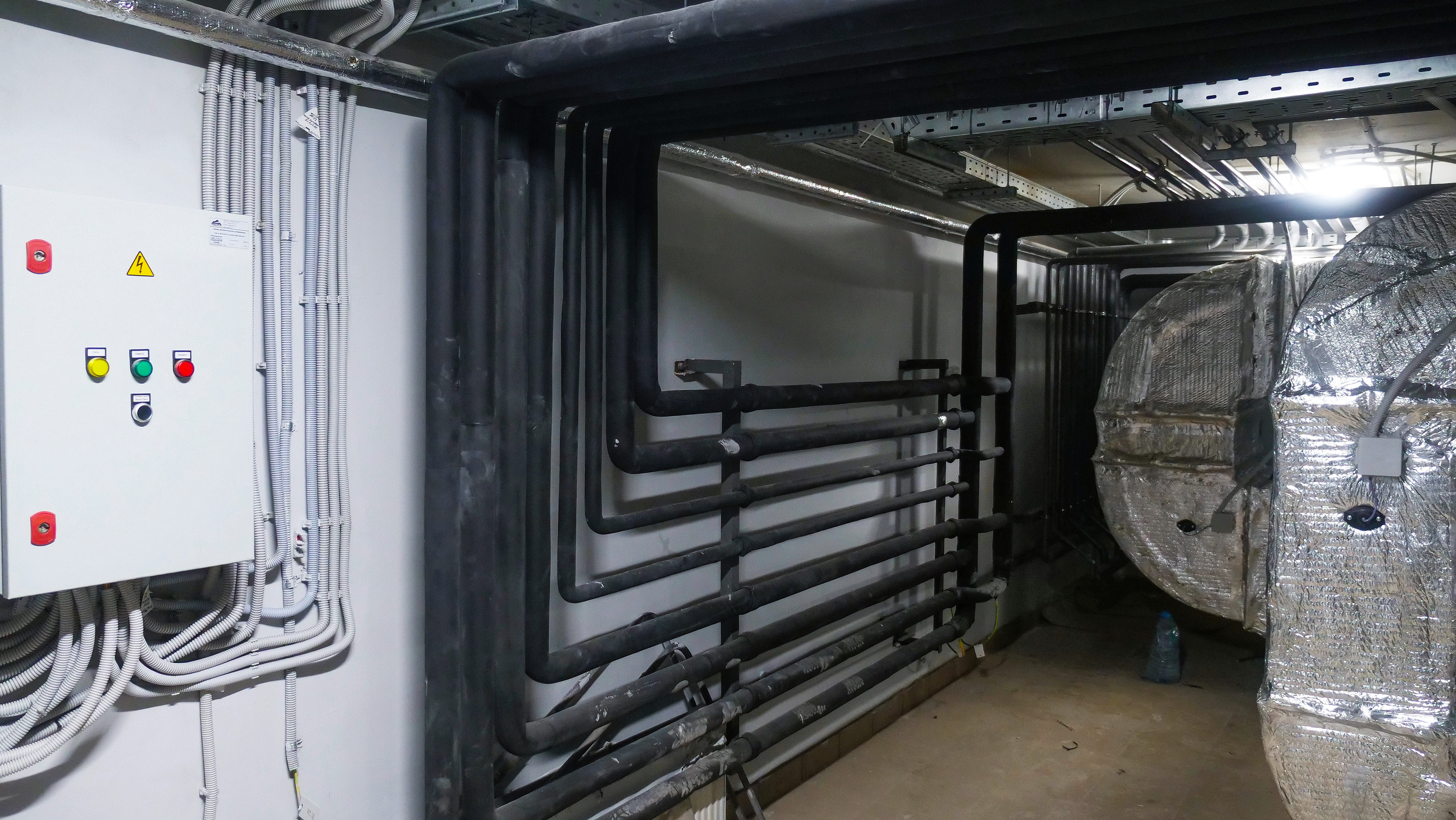

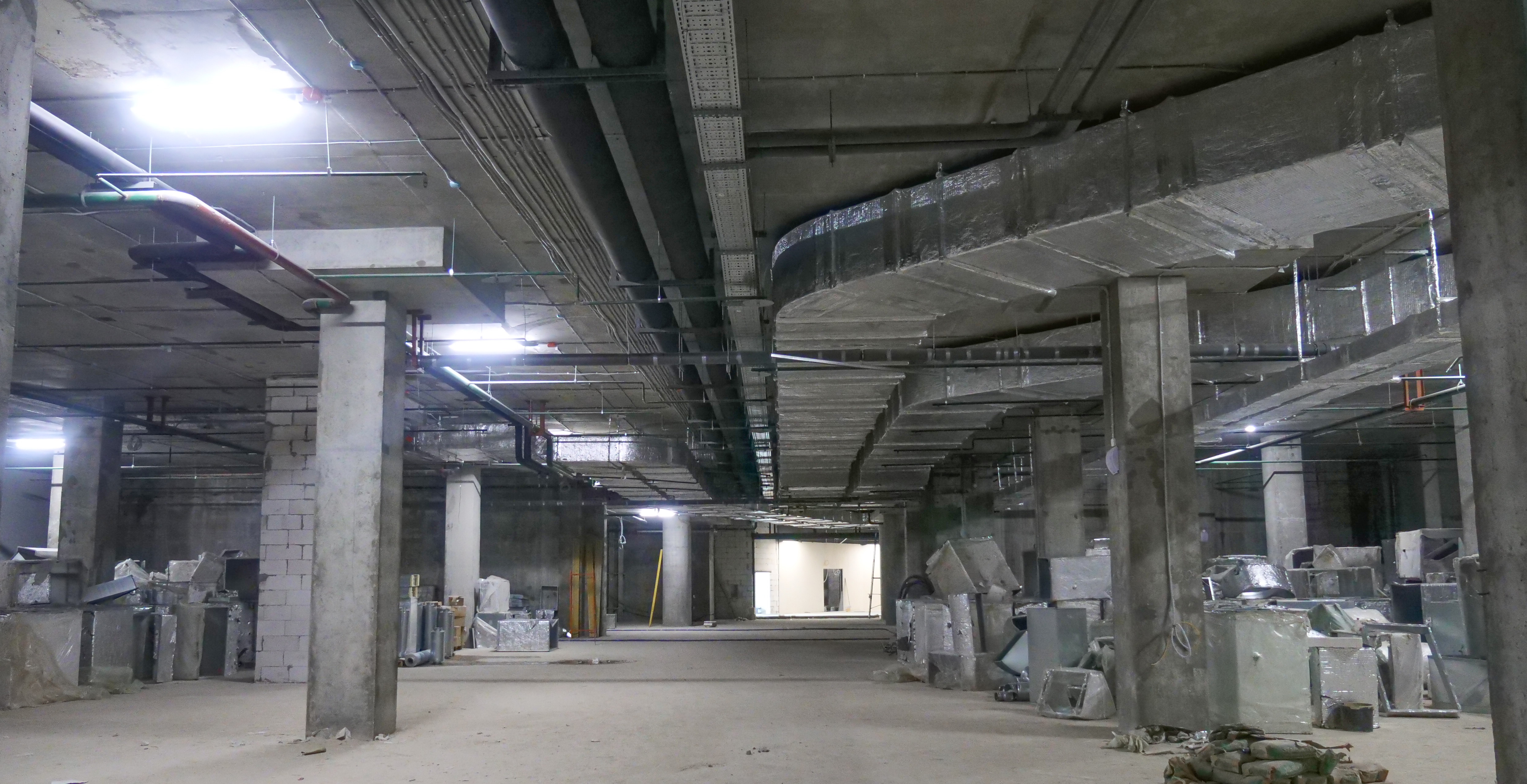

• Трубы с хладагентом (фреоном) – они соединяют наружный блок со всеми внутренними.

Как это работает (принцип действия)?

С точки зрения физики, VRF-система — это «тепловой насос». Она не производит холод или тепло саму по себе, а переносит его по трубам с помощью фреона.

Цикл работы выглядит так:

• Сбор информации – вы включаете пульты в комнатах и задаете температуру. Мозг системы постоянно анализирует: сколько комнат работает, кому нужно охлаждение, а кому обогрев.
• Регулировка потока – главное умение VRF — точная дозировка фреона. Для этого в системе стоят специальные устройства (дроссели).
• Если комнате нужно охлаждение, в ее внутренний блок подается очень холодный жидкий фреон. Вентилятор обдувает им воздух в комнате, фреон закипает (превращается в газ), забирая тепло из комнаты.
• Если комнате нужно тепло, во внутренний блок подается горячий газообразный фреон. Он остывает, отдавая свое тепло в комнату, и превращается обратно в жидкость.
• Возврат и переработка – газообразный фреон (после охлаждения) или жидкий фреон (после обогрева) возвращается в наружный блок. Там мощный инверторный компрессор сжимает газ, делая его очень горячим, и направляет его туда, где он нужен.

Три режима работы VRF

В зависимости от того, что происходит в здании, система может работать в трех режимах:

Итог: Серверная охлаждается, офис греется, а наружный блок тратит энергию только на «перекачку» этого тепла, а не на его генерацию с нуля. Это дает колоссальную экономию.

Почему VRF лучше обычных сплит-систем?

• Экономия – самый главный плюс. Благодаря инвертору и возможности переброса тепла, счета за электричество значительно ниже, чем от кучи отдельных кондиционеров
• Эстетика – на фасаде здания висит один блок, а не десятки коробок под каждым окном.
• Гибкость – к одному наружному блоку можно подключить до 50 и более внутренних блоков разного типа (канальные, кассетные, настенные).
• Надежность – если один внутренний блок сломается, остальные будут работать. В некоторых системах даже если выйдет из строя компрессор в наружном блоке, система продолжит работу, так как там часто стоят два компрессора.
• Длина трасс – внутренние блоки могут находиться очень далеко от наружного (до 150–200 метров по трубам), что удобно для больших коттеджей или этажей зданий.

Чем VRF отличается от VRV? Есть ли принципиальная разница?

Вопрос о разнице между VRV и VRF возникает очень часто, и это неудивительно, ведь внешне они действительно неотличимы. Если коротко: принципиальной технической разницы между ними нет. Это одна и та же технология, но с разными названиями по юридическим причинам.

Чтобы вы могли уверенно оперировать этими терминами, давайте разберем детали.

Главное отличие: юридическое, а не техническое. Tдинственное различие кроется в авторстве и товарных знаках.

В чем же суть этой технологии?

Поскольку технически это одно и то же, и VRV, и VRF обозначают тип мультизональной системы кондиционирования. Её главная особенность - возможность подключения к одному мощному наружному блоку сразу множества внутренних блоков (до 64 и более), расположенных в разных помещениях или на разных этажах здания.

Принцип работы основан на интеллектуальном управлении потоком хладагента:

Инверторный компрессор в наружном блоке постоянно меняет свою производительность.

Благодаря этому система подает к каждому внутреннему блоку ровно столько хладагента, сколько нужно для достижения заданной температуры в конкретной комнате в данный момент.

Это позволяет либо охлаждать, либо обогревать все здание, а в более продвинутых трехтрубных системах - делать это одновременно в разных зонах (например, в солнечной части здания идет охлаждение, а в теневой — обогрев).

В чём ключевое отличие VRF от обычных сплит-систем и мульти-сплит-систем?

Ключевое отличие VRF (систем с переменным расходом хладагента) от обычных сплит-систем и мульти-сплит-систем кроется в принципе регулировки производительности и масштабируемости. Если объяснять простыми словами, то обычные системы работают по принципу «включено/выключено» или с минимальной ступенью регулировки, в то время как VRF работает по принципу «плавной подачи ровно столько, сколько нужно в данный момент».

Вот детальное сравнение, раскрывающее суть различий:

• 1. Тип регулировки мощности (Инвертор vs. Классика)
• Обычный сплит – большинство бюджетных и среднеценовых сплит-систем (особенно неинверторного типа) работают дискретно. Достигнув заданной температуры, компрессор внешнего блока полностью выключается. Когда температура меняется, он включается снова на 100% мощности. Это приводит к скачкам напряжения в сети, повышенному износу и колебаниям температуры.
• Мульти-сплит – часто работает по тому же принципу, что и обычный сплит, но с одним внешним блоком на несколько внутренних. Если в одной комнате стало жарко, а в другой холодно, система не может подстроиться идеально — она либо работает, либо нет.
• VRF – это вершина инверторной технологии. Компрессор в VRF-системе никогда не выключается полностью, а плавно изменяет скорость вращения. Он способен увеличивать или уменьшать производительность от 5% до 100% в зависимости от реальных потребностей каждой комнаты. Это позволяет поддерживать идеальную температуру с высокой точностью и экономить электроэнергию.

• 2. Архитектура и количество внутренних блоков
• Обычный сплит – схема «один к одному». Один внешний блок обслуживает только один внутренний блок. Это решение для одной комнаты.
• Мульти-сплит – Схема «один ко многим» (обычно до 4–5 внутренних блоков). Внешний блок один, но подключение внутренних блоков происходит параллельно. Главное ограничение: все внутренние блоки должны работать либо синхронно на охлаждение, либо синхронно на обогрев (в зависимости от режима, заданного пультом).
• VRF – Схема «один ко многим» (до 50 и более внутренних блоков). Но ключевое отличие в том, что VRF-системы бывают теплонасосными (все блоки в одном режиме) и рекуперативными (с рекуперацией тепла). Последние позволяют одним внутренним блокам работать на обогрев, а другим — одновременно на охлаждение. Энергия, забранная из охлаждаемых помещений, направляется на обогрев тех, кому это нужно. Обычный мульти-сплит на это не способен.

• 3. Длина трасс и перепад высот
• Сплит и мульти-сплит – имеют жесткие ограничения по длине магистрали хладагента (обычно до 15–20 метров) и перепаду высот между блоками (до 5–10 метров). Если превысить эти значения, компрессор выйдет из строя из-за масляного голодания.
• VRF – проектируются для коммерческого применения (отели, офисы, большие коттеджи). Суммарная длина трасс может достигать 1000 метров, а перепад высот между внешним и самым дальним внутренним блоком — до 50 метров и более. Это достигается за счет сложной маслоподъемной системы и интеллектуального управления.

• 4. Надежность и резервирование
• Обычные системы – При поломке внешнего блока (в мульти-сплите) кондиционирование пропадает во всех комнатах сразу.
• VRF – часто предполагают модульное построение внешнего блока (несколько компрессоров в одном корпусе или каскад из нескольких блоков). Выход из строя одного компрессора не остановит систему полностью — оставшиеся компрессоры будут продолжать работу, обеспечивая частичную производительность (аварийный режим). Это критически важно для серверных, больниц или офисов.

Если вам нужно охладить две комнаты в квартире, и вы готовы мириться с тем, что они будут работать в одном режиме — достаточно мульти-сплита.

Если вам нужна система кондиционирования для целого этажа, здания или частного дома с зонами разной инсоляции (например, солнечная сторона и теневая), где требуется одновременно и греть, и холодить разные помещения, плюс нужна экономия энергии и гибкость управления — выбор за VRF. Это не просто кондиционер, а инженерная климатическая система.

Может ли VRF одновременно охлаждать одни помещения и обогревать другие?

Да, это не просто возможно, а является одной из главных «фишек» и конкурентных преимуществ систем VRF (Variable Refrigerant Flow — с переменным расходом хладагента). Способность одновременно охлаждать одни зоны и обогревать другие — это то, что выгодно отличает VRF-технологию от обычных сплит-систем или чиллер-фанкойлов.

Вот как это работает и почему это удобно:

1. Принцип «Теплового насоса» и рекуперации тепла

Секрет кроется в особом типе VRF-систем — так называемых системах с рекуперацией тепла (Heat Recovery VRF). В таких установках используется специальный третий трубопровод (помимо двух стандартных для жидкого и газообразного хладагента). Благодаря этому хладагент циркулирует по системе, перенося тепловую энергию не просто «с улицы в помещение» или наоборот, а между разными комнатами внутри здания.

Представьте офис: серверная комната, где постоянно жарко от работающего оборудования (её нужно охлаждать) и переговорная на солнечной стороне, которую тоже нужно охлаждать, но в то же время в северном крыле здания, где окна выходят в тень, сотрудникам прохладно (и им нужен обогрев).

VRF-система забирает избыточное тепло из серверной и солнечной переговорной и по трубопроводам направляет это тепло в северное крыло, обогревая его. По сути, система работает как гигантский насос, перекачивающий тепло туда, где оно нужно.

2. Как это выглядит технически

К наружному блоку (или нескольким блокам) подключаются внутренние блоки. Центральный узел — это контроллер (или блок распределения хладагента — BC-контроллер). Он получает сигналы от всех пультов управления и, как диспетчер, решает: каким внутренним блокам отправить горячий газ для обогрева, а каким — холодный для охлаждения.

3. Почему это выгодно?

Энергоэффективность: Самый ощутимый плюс — экономия электроэнергии. Тепло не выбрасывается на улицу, а перераспределяется внутри здания. Если в здании одновременно есть зоны с потребностью и в холоде, и в тепле, система тратит энергию в основном на перемещение тепла, а не на его генерацию «с нуля». Это особенно актуально в межсезонье (осенью или весной), когда в первой половине дня может быть нужно охлаждение из-за солнца, а к вечеру — отопление.

Зональность: Каждый внутренний блок работает независимо. Вы можете установить в спальне +18°C (охлаждение), а в детской +24°C (обогрев), и система обеспечит это одновременно.

Комфорт: Нет необходимости запускать всю систему в едином режиме. Каждый пользователь выбирает комфортную для себя температуру независимо от соседей.

Есть ли ограничения?

Да, важно помнить, что такая функция доступна только в трехтрубных системах VRF (Heat Recovery). Двухтрубные VRF-системы (Heat Pump) могут работать либо на всех внутренних блоках одновременно в режим охлаждения, либо одновременно в режим обогрева (так называемый режим «ожидания» для части блоков невозможен).

Итог: Современные VRF-системы с рекуперацией тепла — это идеальное решение для объектов со сложной архитектурой и разнонаправленными тепловыми нагрузками (коттеджи с панорамным остеклением, офисные центры, отели, рестораны), где вопрос экономии энергии и комфорта стоит особенно остро.

Какой хладагент используется в VRF-системах?

Вопрос выбора хладагента для VRF-систем (Variable Refrigerant Flow) сегодня находится в центре внимания климатической отрасли. Ответ на него не может быть односложным, поскольку мы являемся свидетелями глобальной смены технологических эпох. Если еще недавно стандартом де-факто был фреон R410A, то сегодня ситуация кардинально меняется под влиянием экологического регулирования.

Для большинства новых инсталляций выбор стоит в пользу R32 (с учетом требований к вентиляции и размещению оборудования). Для объектов с повышенными требованиями к безопасности (больницы, отели, школы) оптимальным решением становятся гибридные VRF-системы (HVRF), где фреон (R32) не заходит в помещения, уступая место воде. Такие объекты обслуживают комплексно и делают инсталляции по нормам ГОСТ и СНИП

Переход на слабогорючие хладагенты — это не просто замена одного вещества другим, а изменение философии проектирования: теперь вопросы безопасности и экологии решаются на этапе архитектурных решений, а не только в машинном отделении.

Параллельно с переходом на новые фреоны развивается и архитектура самих систем. Классические VRF предполагают, что хладагент циркулирует по всему зданию, включая внутренние блоки в комнатах. Однако с введением правил безопасности для слабогорючих фреонов (A2L) возникла проблема контроля предельно допустимой концентрации (ПДК) в малых помещениях.

Решение предложили производители гибридных VRF-систем (HVRF), например, Mitsubishi Electric. В таких системах используется двухконтурная схема:

• Во внешнем контуре (от наружного блока до специального контроллера) циркулирует R32.
• Во внутреннем контуре (от контроллера до комнатных блоков) циркулирует обычная вода.

Таким образом, «мокрые» зоны — жилые и офисные помещения — вообще не содержат фреона. Это полностью снимает вопросы пожарной безопасности и необходимости дорогостоящих систем детекции утечек внутри помещений. Кроме того, такие системы используют меньше хладагента в принципе, что дополнительно снижает углеродный след здания

На протяжении последних полутора десятилетий ответ на вопрос о хладагенте для VRF был однозначным — R410A. Это нетоксичный и негорючий компонент (класс безопасности A1), который позволил создавать разветвленные системы с высокой энергоэффективностью и впечатляющей длиной трубопроводов (эквивалентная длина может достигать 190 м, а суммарная — до 1000 м).

Однако главный недостаток R410A — высокий потенциал глобального потепления (GWP), равный 2088, что в более чем 100 раз превышает показатели углекислого газа. Именно это и стало причиной его постепенного вывода из оборота в рамках международных соглашений.

Какой срок службы у VRF-системы?

Срок службы VRF-системы — один из ключевых аргументов в пользу выбора этого типа климатической техники, особенно для коммерческих объектов и элитного жилья. Если говорить сухим языком цифр и гарантий, то средний срок эксплуатации составляет 15–20 лет. Однако на практике при правильном подходе система может проработать и 25 лет, а то и дольше.

Ресурс работы VRF-системы закладывается еще на этапе производства, но реализуется он благодаря трем факторам:

Бренд и качество сборки: премиальные японские бренды (Daikin, Mitsubishi Electric, Toshiba) традиционно задают стандарты надежности. Их оборудование рассчитано на максимальный ресурс. Корейские (LG, Samsung) и европейские бренды также предлагают достойные показатели, но могут немного уступать в «запасе прочности» на 20-м году эксплуатации.

Качество монтажа: это, пожалуй, самый важный пункт. VRF-система — это сложный инженерный организм. Неправильный вакуум магистралей, некачественная пайка, ошибки в расчетах могут убить систему за 2–3 года. Профессиональный монтаж — это фундамент долгой службы.

Регулярное обслуживание: VRF-системы — чемпионы по надежности, но они не вечны без ухода. Регламентное обслуживание (чистка фильтров, проверка давления, осмотр трасс) должно проводиться минимум раз в год. Это позволяет выявить проблемы на ранней стадии.

Что происходит с системой в разные периоды жизни?

Первые 5–7 лет: «золотой век». Система работает в штатном режиме, обычно без каких-либо вмешательств, кроме плановой чистки.

7–15 лет: период зрелости. Может потребоваться дозаправка хладагентом (микро-утечки через вибронагрузки неизбежны), возможен выход из строя плат управления или датчиков. Это нормальные эксплуатационные расходы.

15–20+ лет: период принятия решения. Компрессоры и гидравлика обычно еще живы, но электроника начинает устаревать морально и физически. Возникает вопрос экономической целесообразности ремонта.

Важный нюанс: Моральное старение

Помимо физического износа, есть понятие морального старения. Через 10–15 лет производитель может снять с производства запчасти для конкретной модели (платы управления, датчики). К этому моменту на рынке уже будут системы с совершенно другими характеристиками энергоэффективности. Если плата управления сгорает на 16-м году службы, найти оригинал может быть сложно и дорого. В этот момент замена наружного блока на современный становится более оправданной, чем ремонт старого.
